广州市设计院集团有限公司近年来先后承接妈祖重离子医院、浙江省肿瘤医院重离子医学中心、东莞市人民医院硼中子俘获治疗(BNCT)项目治疗中心等多个大型粒子医院项目,在建筑粒子医疗领域彰显了雄厚实力。
- 项目背景 -
本项目选址在惠州市惠城区河南岸街道金山湖8-01-02地块。项目建设供电、供水、通信等基础设施配套完善,建设过程中可直接利用周边的市政配套设施。场址交通便利、具备较好的建设条件。该地块规划用地性质为医疗卫生用地,用地面积约12000平方米。

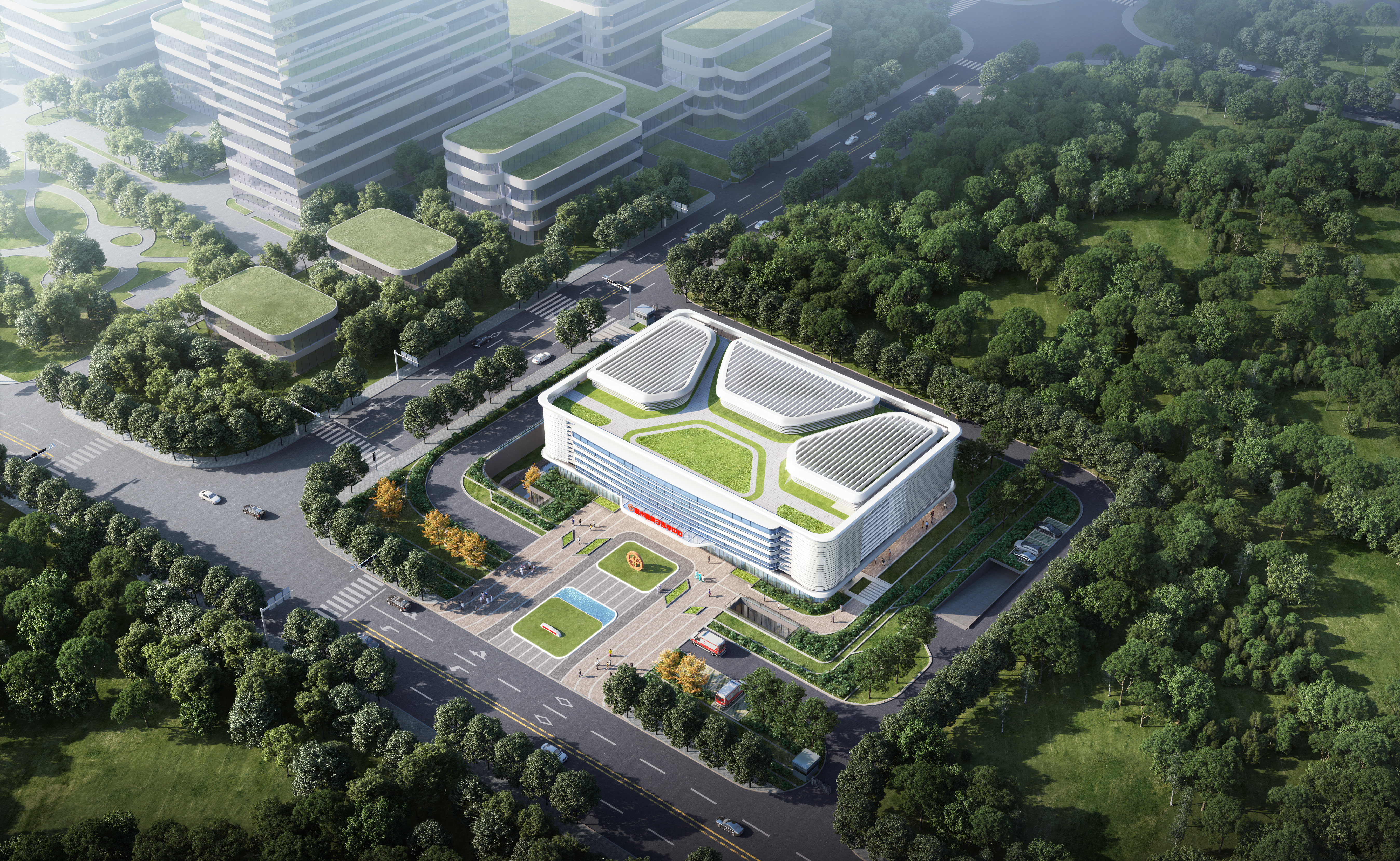

惠州重离子医学中心鸟瞰图

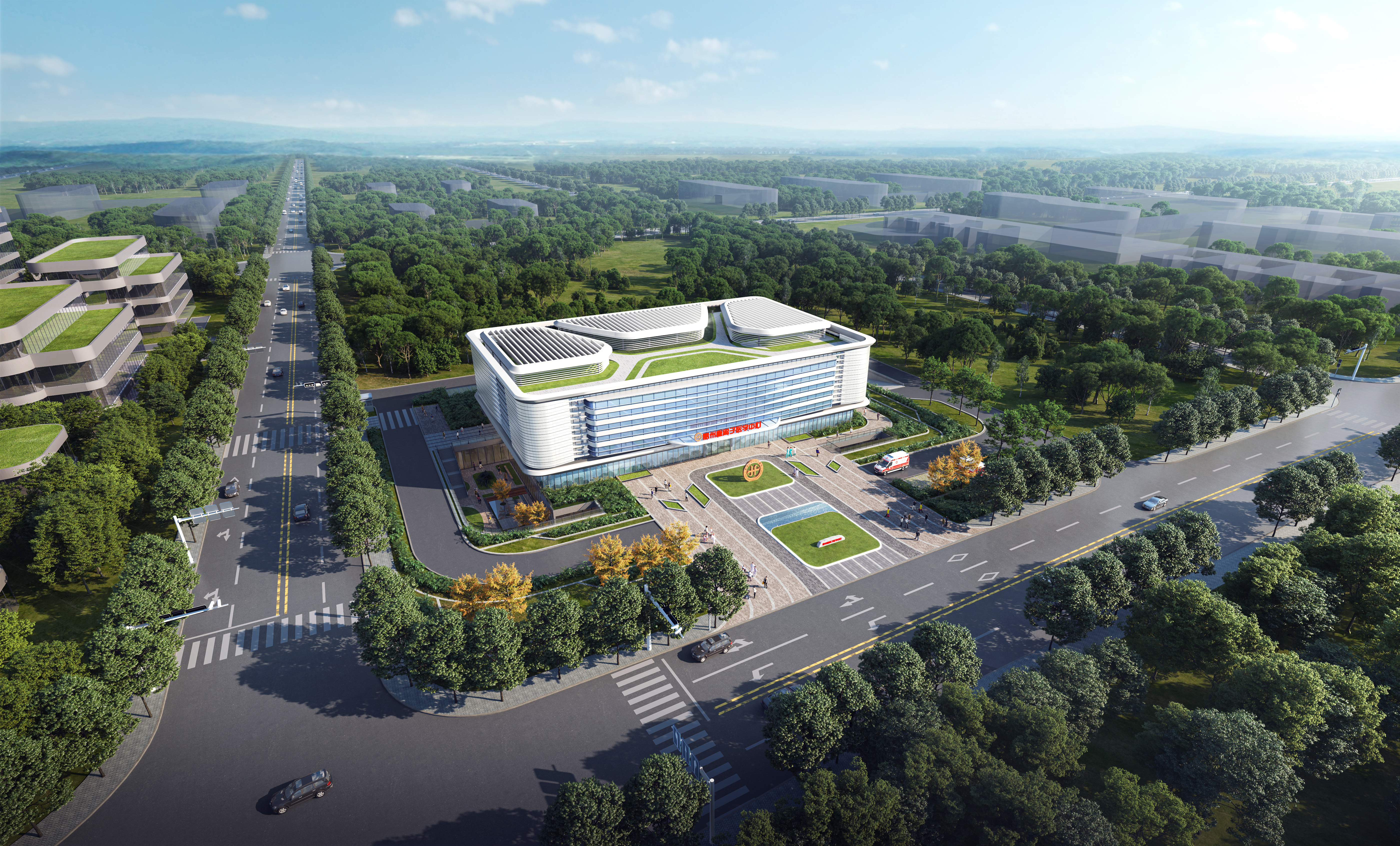

鸟瞰图
惠州重离子医学中心项目建设内容拟为:新建一栋总建筑面积为15450平方米的重离子医学中心,地下1层,地上3层。本项目主要功能包括含加速器大厅及其工艺配套用房、9个治疗室、患者用房(包括二次等候区、诊室、VIP等候室、CT模拟定位室、卫生间等)、医护用房(包括医护门厅、医护办公室、会议室、休息室、更衣室及卫生间等)及其他附属用房等。
- 设计创新亮点 -
01 新型重离子装置示范院区
项目以新一代医用重离子加速器治疗装置为核心,建设以重离子放疗为主要特色的医学中心。新一代医用重离子加速器治疗装置是整个项目的核心,采用紧凑型强流直线加速器、超短周长的同步加速器及高性能束线智能配送系统方案,全面提升装置性能,降低装置规模和造价,终端治疗室成倍增加,束流占空比显著提升,治疗效率明显提高,后期运行成本低,这是离子放疗领域的一次革命性变革,将全方位提高装置的市场竞争力。

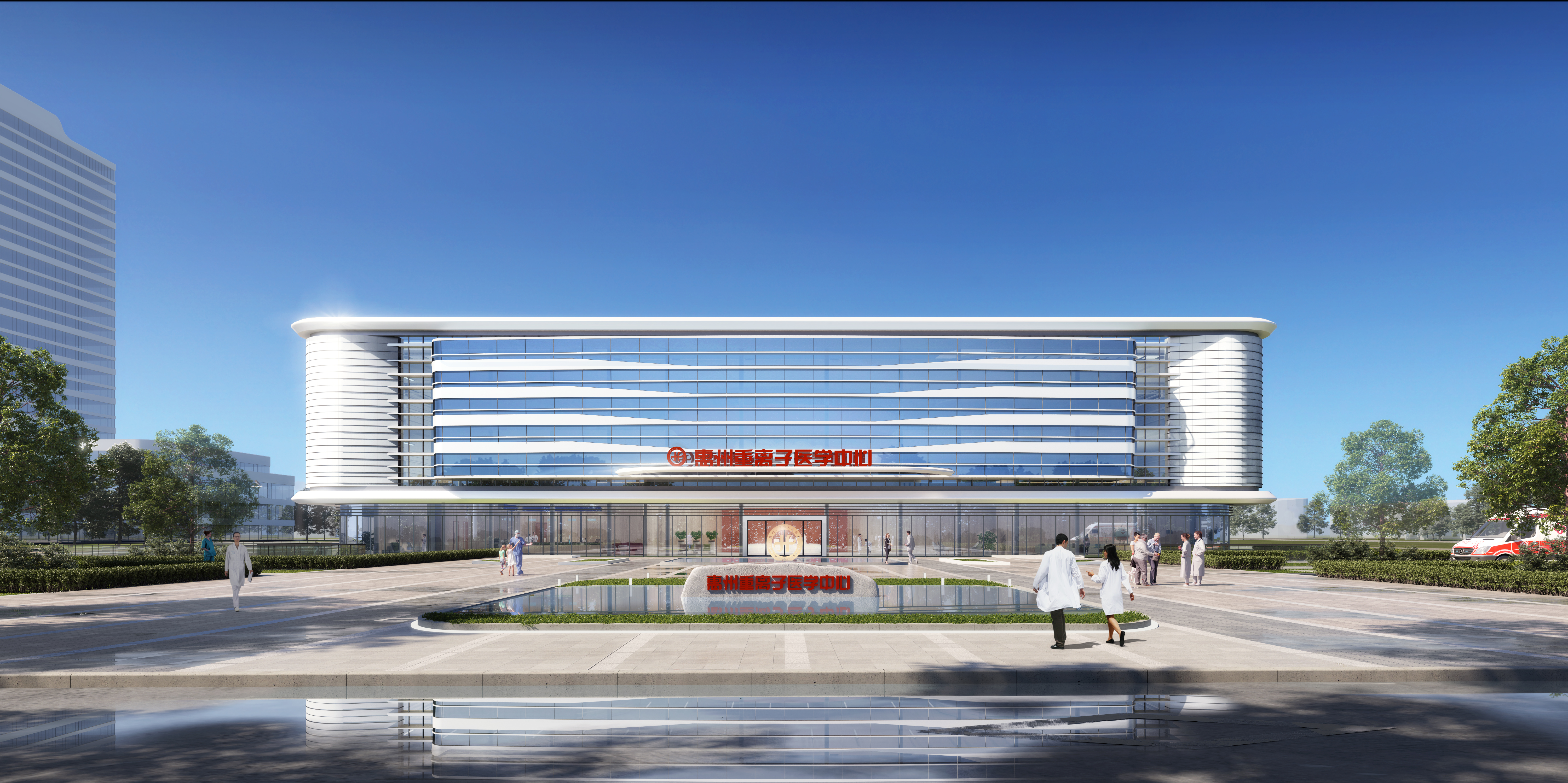

惠州重离子医学中心正入口效果图
02 严格的辐射安全防护设计
重离子加速器运行过程中会产生瞬时辐射和感生放射性影响。瞬时辐射是指重离子束、重离子与结构材料发生核反应产生的次级中子、 γ 射线等辐射。感生放射性是指重离子、次级中子将加速器结构材料和环境介质(空气、屏蔽体等)中的物质元素活化成放射性核素形成的辐射影响。在设计上采取(1)辐射剂量监测系统(2)人身安全联锁系统(3)辐射屏蔽(4)辐射工作场所分区等防护设计,保证场所的安全环境。

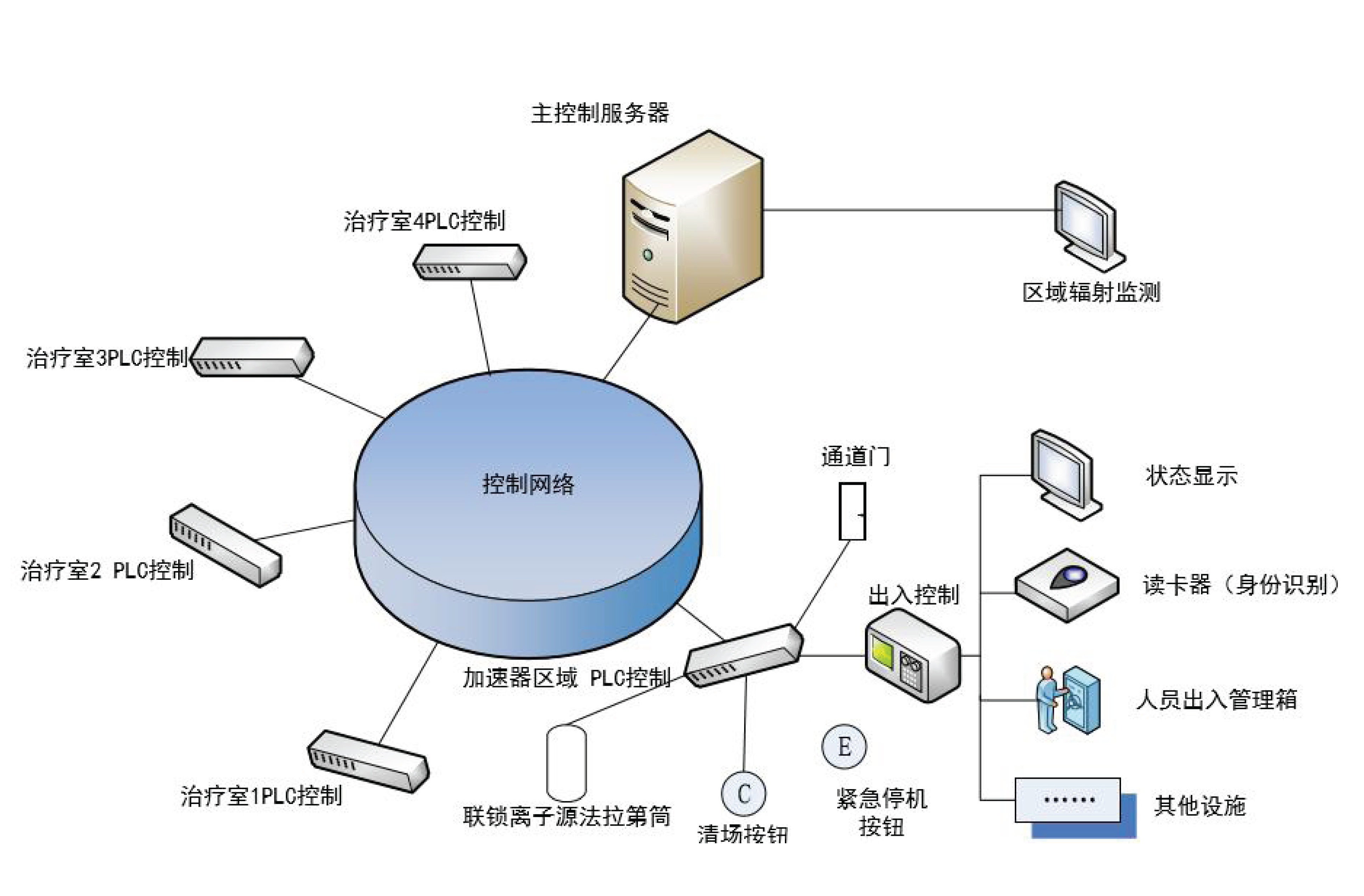

人身安全联锁系统结构示意图
03 严谨的患者就诊流线
重离子医院的患者需要严谨的就诊流线,包括问诊及检查、综合诊疗、放疗计划制定、质量控制、重离子常规放疗以及复诊和随访等。因此流线设计满足不同需求的人群使用,医护与病患与工艺设备人员流线互不干扰,动线合理便捷高效。同时多种功能区合理组合,达到动静分区与医患分区效果。

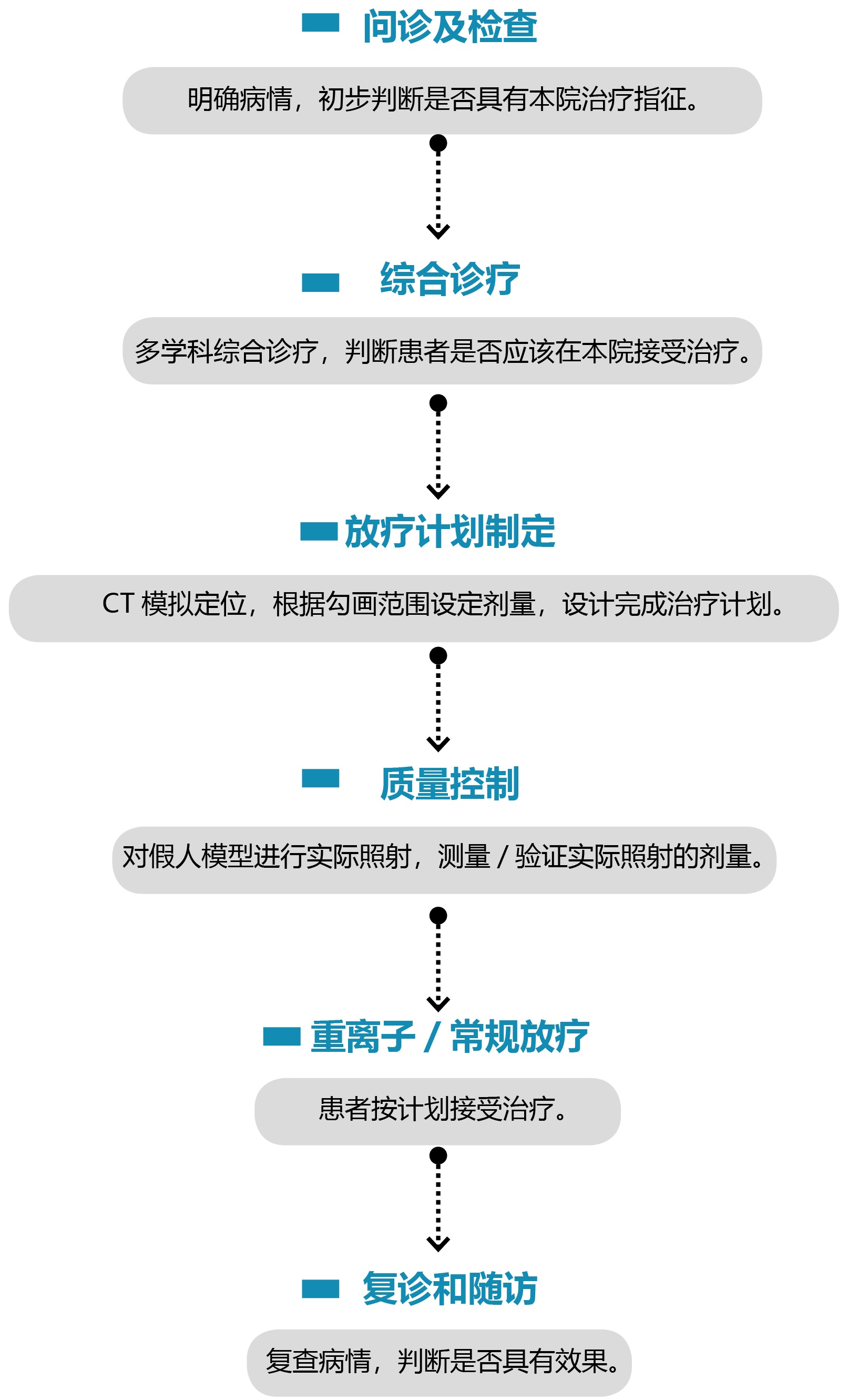

医院患者就诊流线示意图
- 设计理念 -
01 科技之光 重生之蝶

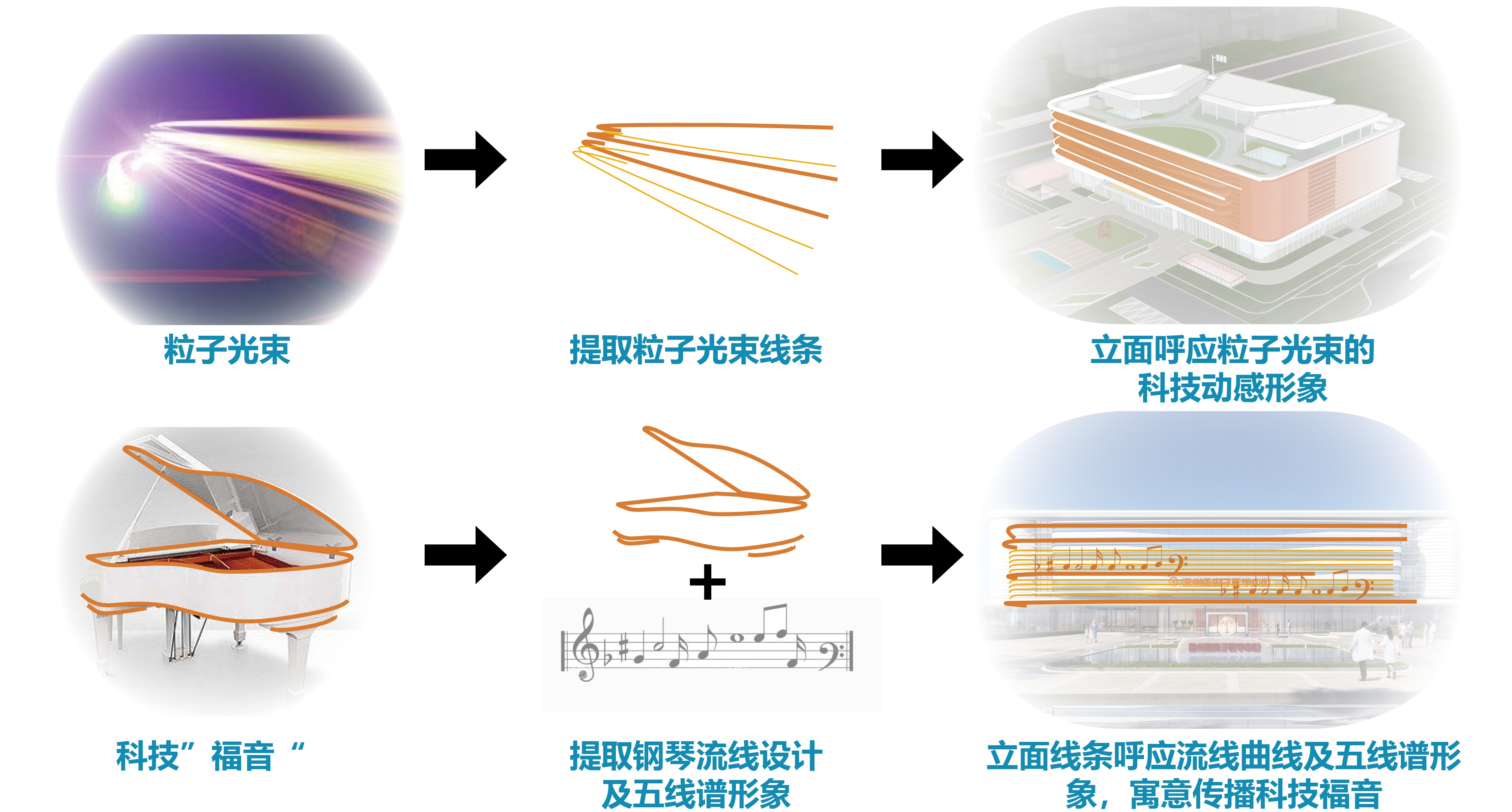

设计概念
本项目立面和造型与原院区建筑协调一致。通过简洁的横向线条和圆润的角落体现现代和高效,同时展现出与重离子医疗科技相符合的先进形象,共同构建一个统一的高科技医学中心。设计采纳了悬挑结构、遮阳格栅和屋顶绿化等生态建筑元素,提升整个院区的空间品质和人们的使用体验,形成一个绿色健康的现代医院环境。建筑色调与原院区保持和谐,主要使用白色,并以玻璃反射的自然色彩为装饰,实现整体色彩上的融合。
02 以人为本 引入自然

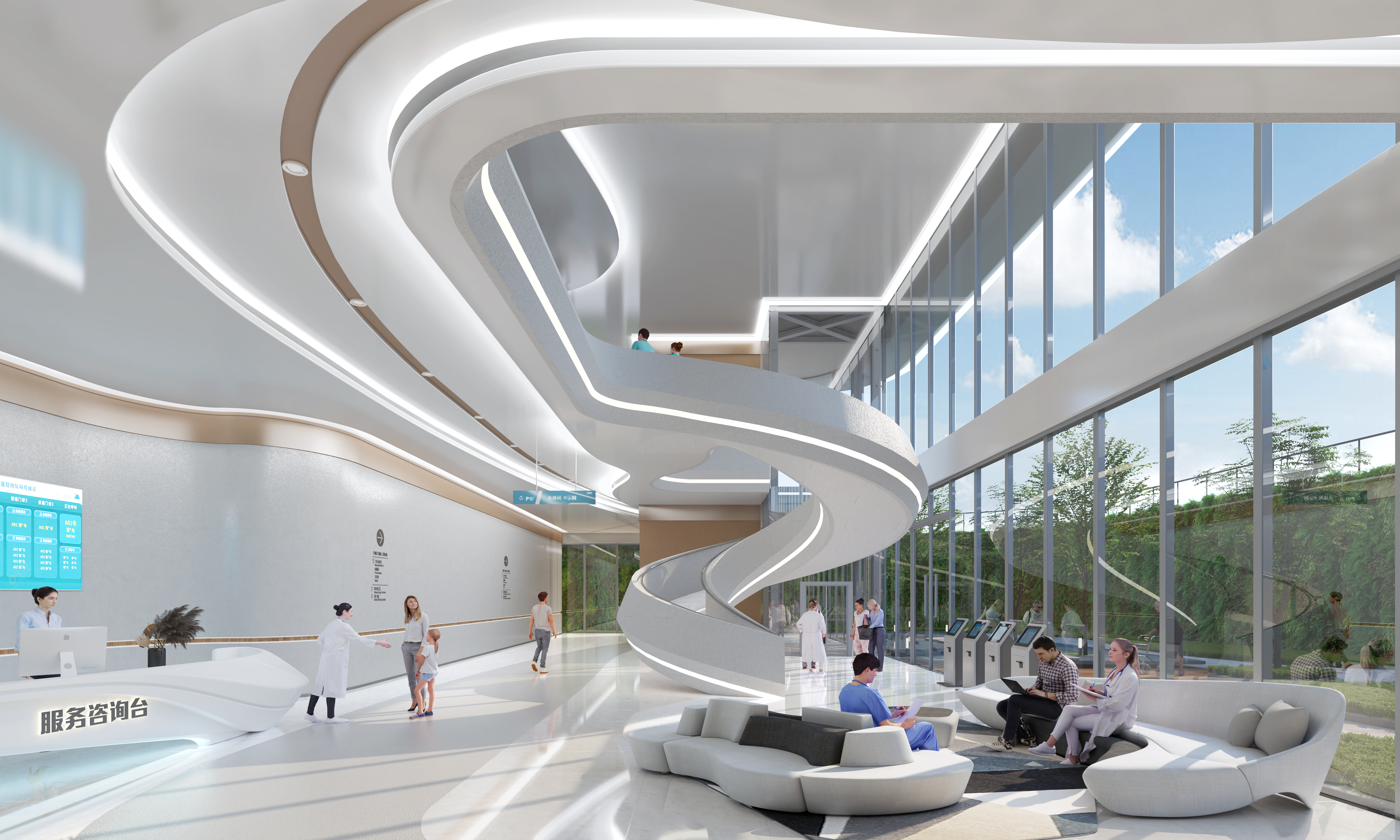

负一层治疗大厅效果图

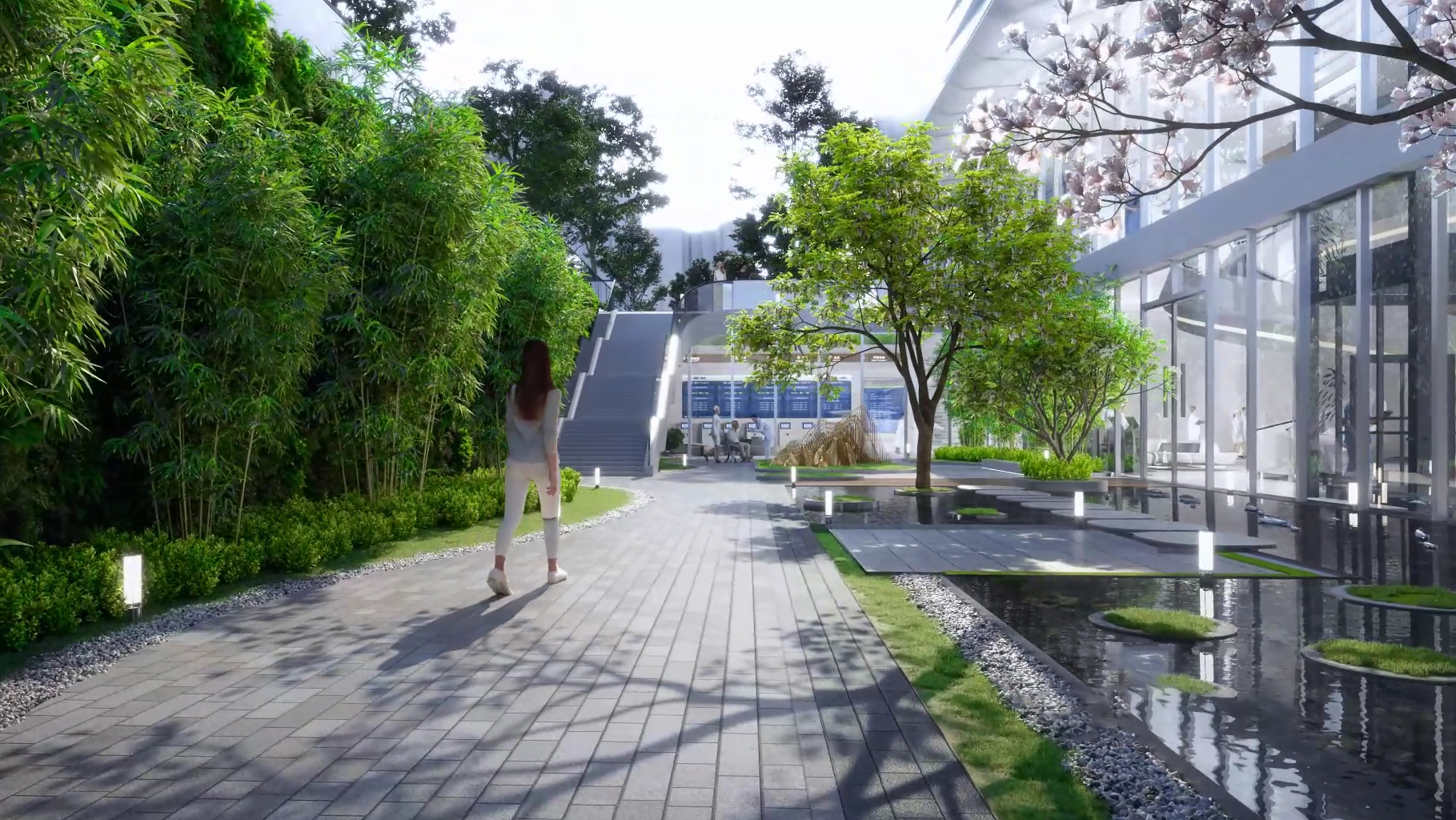

地下庭院
由于主要的治疗区和公众活动区都设置在地下一层,为减少封闭感,本项目在地下设置了多处下沉庭院和采光天窗,改善了地下空间的自然通风与采光,将生态自然的景观引入地下,使患者能够在明亮开敞、绿色生态的环境中就医,促进患者情绪明朗、心态积极,从而提高治疗效率和效果,也让医护人员能够在宜人的环境中工作,身心愉悦。
03 人文结合 温馨舒适
室内效果图一
我们为各功能区域选用了不同的主题色彩,并结合了导向指引的标识设计,旨在高效引导患者至不同的诊疗区域。这样的设计策略不仅提升了就诊效率,更有助于打破患者对医院冰冷、阴暗等刻板印象,为他们打造一个活泼且丰富的室内环境。
- 总结 -
本项目将使用国内首台新一代医用重离子加速器治疗设备,建成投入使用后,以重离子放疗为主要特色,服务能力辐射整个华南地区, 成为华南地区肿瘤治疗示范项目、粤港澳大湾区医疗卫生高质量发展新高地。广州市设计院集团在惠州重离子医学中心项目建设中通过专业的设计,使得医疗设施、治疗过程、病患体验等各方面能够完美结合,有效提高医院的运营效率和治疗效果,真正为患者提供优质的医疗服务。广州市设计院集团坚守创新精神、协作态度和共赢的战略,致力于提供卓越的设计和服务质量,为医疗行业的优质发展贡献力量。
项目信息
项目名称:惠州重离子医学中心项目
项目地点:广东省惠州市惠城区会众北路
建筑类型:医院
用地面积:12000㎡
建筑面积:15450㎡
总体高度:20.30m
主创团队:广州市设计院集团有限公司南沙分院
