项目概况
广州国际金融城位于广州市天河区东南部,北起中山大道、黄埔大道,南临珠江,东至天河区界,是广深港澳科技创新走廊、广州沿江经济带、广州科技创新轴的交汇点。2020年,广州国际金融城整体纳入广州人工智能与数字经济试验区,与琶洲片区(含广州大学城)、鱼珠片区一同构建起“一江两岸三片区”空间格局。
中建四局广州金融城项目位于广州国际金融城东区,是中建四局首个集投资、开发、勘察、设计、建设、运营于一体的超甲级写字楼,项目用地面积6745m,总建设面积约10.4万平方米。

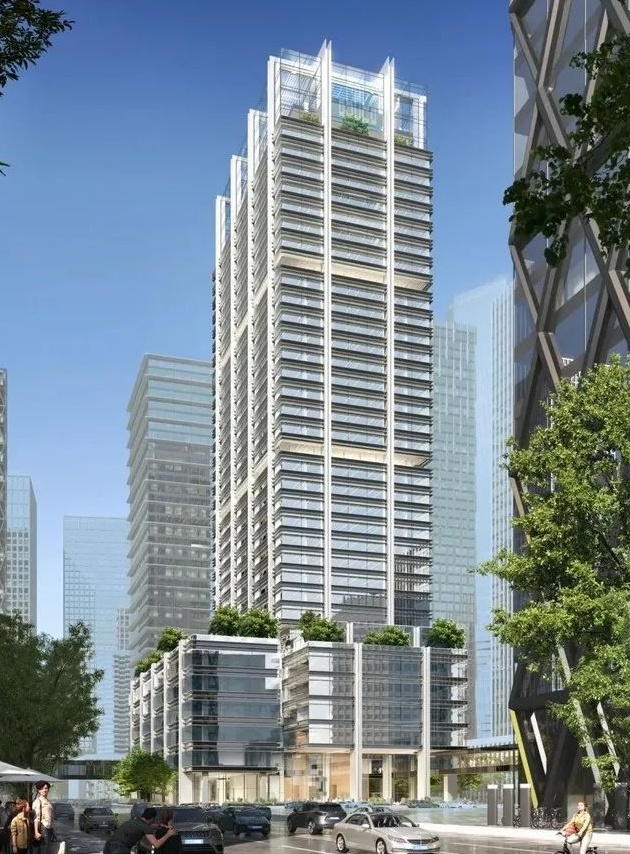

项目侧视图
项目在可持续设计方面的目标是尽可能使用预制材料,减少现场施工作业,从而提高施工的精度和速度,降低施工现场对城市的负面影响。建筑及构筑物的可用表面均安装太阳能光伏面板,用于收集清洁能源。主塔的设计采取了太阳能烟囱等一系列创新节能措施,以自然资源代替二氧化碳排放密集型机械设备,降低总体能耗。

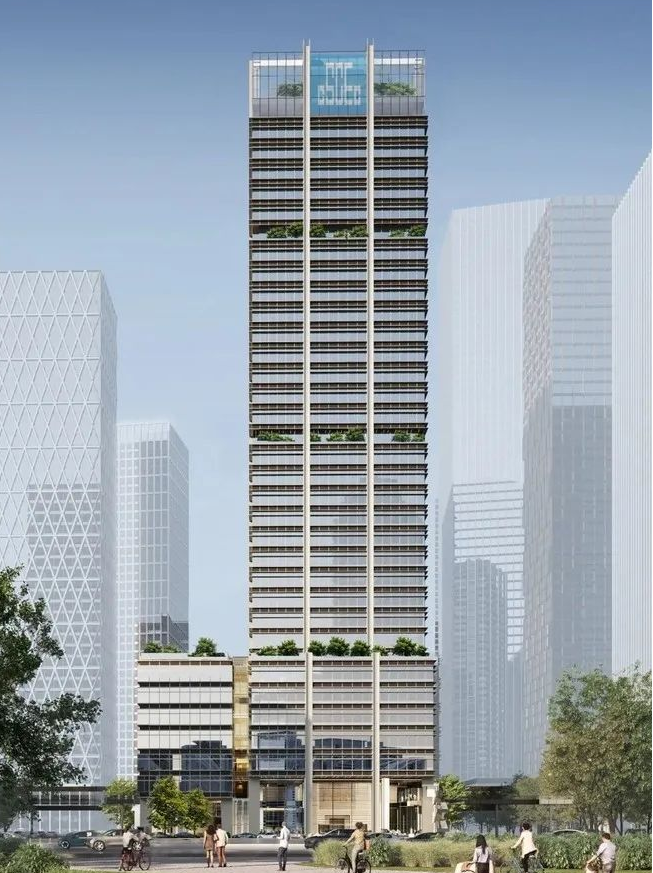

项目主视图
项目以“节节攀升、凌云直上”为设计概念,以“建筑科技典范,创新总部标杆”为定位,呈现出自然挺拔、直入云霄的建筑造型。项目力求以最少的资源消耗最大程度实现项目的实用性和功能性。
目前“中建四局金融城东区AT091429地块项目”正在如火如荼地建设当中,该项目的幕墙施工招标图设计由广州市设计院集团中标。
技术说明
结合本项目建筑立面效果以及追求的功能目标,从构造设计、加工组装、施工安装、使用维护、成本控制等方面综合考虑,通过模块化设计、组件化拼装施工来实现连续性的建筑表皮形体。

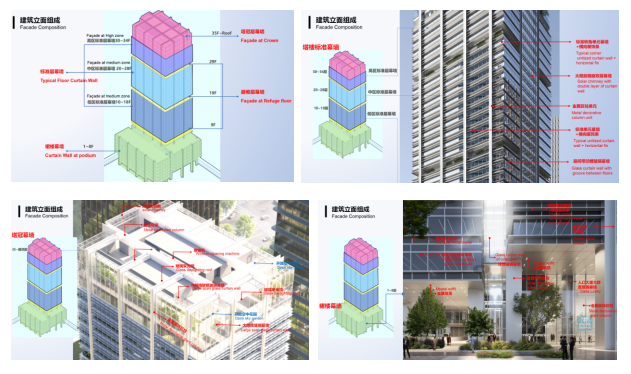

项目幕墙系统示意图
玻璃幕墙系统:标准节点采用断热铝合金+三银LOW-E中空夹胶钢化玻璃

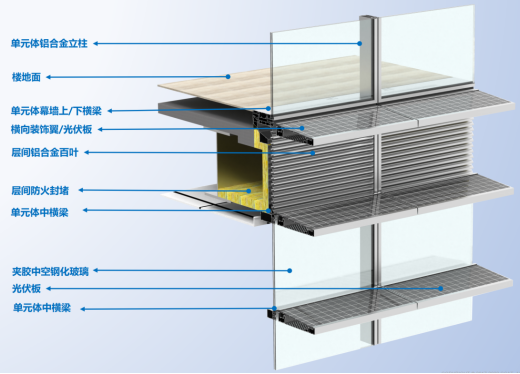

标准层玻璃幕墙示意图
技术特点:本项目标准层玻璃幕墙采用单元式板块安装,每个板块在靠近层间的位置设置三道横向遮阳板且复合了光伏的功能,在踢脚的位置设置了通风器,通过层间的铝合金百叶形成室内与室外的换气,整个系统不仅能满足节能的要求,而且能形成能量的转换,提高项目品质。
蜂窝铝板巨柱幕墙系统:标准节点采用20mm厚氟碳预辊涂蜂窝铝板+铝合金骨架

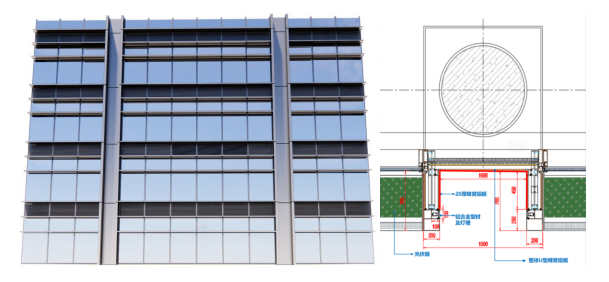

蜂窝铝板巨柱幕墙示意图
技术特点:蜂窝铝板巨柱幕墙,系统钢性好、重量轻、强度高,表面光洁,平整度好,同方向无色差,并具有出色的现场加工性,为处理现场建筑误差所引起的外墙尺寸变化,减少车间加工周期和缩短安装工期提供了条件。
精钢玻璃幕墙系统:精致钢龙骨+三银LOW-E中空双夹胶钢化玻璃

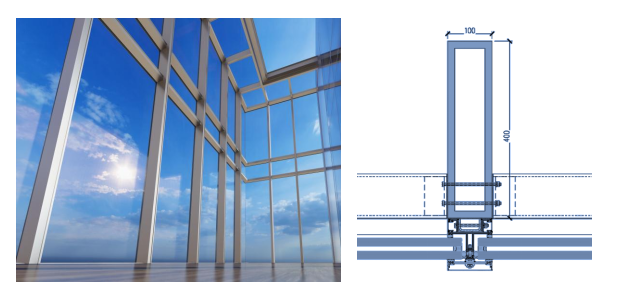

精钢玻璃幕墙示意图
技术特点:精钢玻璃幕墙主要运用于大跨度的系统,能有效的减少骨架的截面尺寸,在保证受力安全的同时,保持整体的造型效果。
太阳能烟囱双层防火幕墙系统:单元式幕墙+框架式幕墙

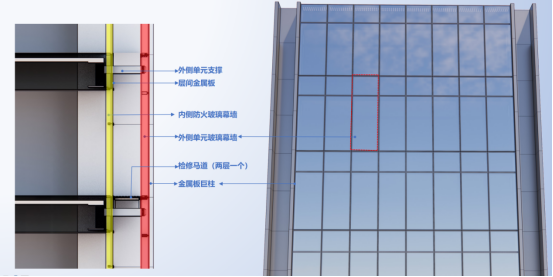

太阳能烟囱双层幕墙示意图
技术特点:太阳能烟囱,也称为热虹吸管或热烟囱,是“被动”管道,可利用环境条件在建筑物内产生热空气从顶部排除,使得冷空气从底部进入。对于本工程来说是利用太阳能烟囱热动力对室内局部空气的抽力形成的微负压,促使室内空气流动,达到助力新风换气的目的。对应本工程来说利用双层幕墙形成太阳能烟囱,结合暖通CFD计算,设置通风开口,实现自然通风,并结合智能管理、实现提高建筑舒适度的同时降低能耗。
结语
华南地区是高新企业的聚集地,建筑业发达,数字化转型升级大势所趋。广州市设计院集团将依托大湾区强大的发展势头,凭借智能制造和设计产业集聚的自然优势,持续助力建筑业数字化转型,推动催生更多新产业、新业态、新模式,进而孵化出更多经济发展新引擎。

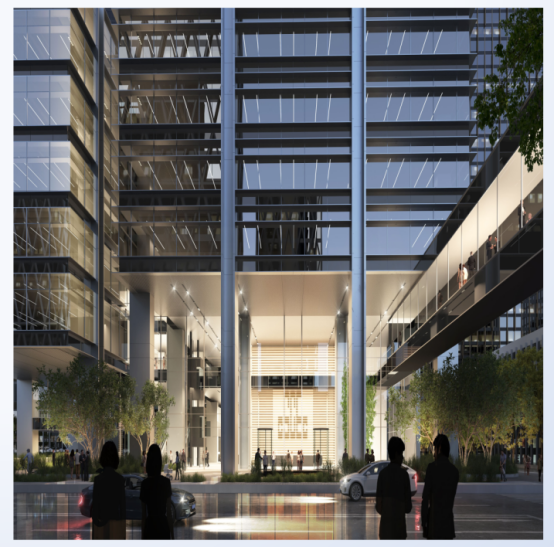

项目主入口
在”数字蝶变、智能升级”的图景下,广州市设计院集团将以领先的建筑科技技术力量加入智能绿色低碳等元素,打造建筑创新工程典范。通过数字赋能、科技添智,精诚打造科技创新策源地,吸引产业链上下游优质企业和建筑创新企业集聚发展,推动建筑业和规划设计产业链不断升级。
项目信息
项目名称 :中建四局金融城东区AT091429地块项目
项目地点 :广州市天河区--广州国际金融城东区
建筑类型 :公建办公楼
建筑面积 :约10.4万平方米
总体高度 :176米
主创团队 :广州市设计院集团--钢结构及幕墙设计所
